Flusso di processo della stazione di produzione di idrogeno

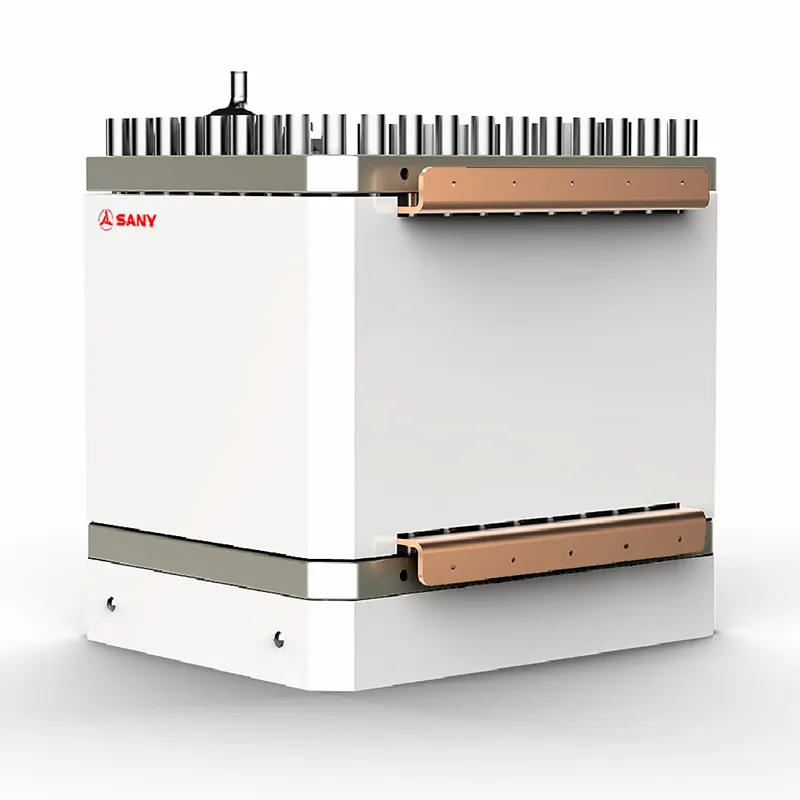

L'acqua dolce industriale viene prodotta da acqua pura attraverso un dispositivo per acqua pura e inviata al serbatoio dell'acqua della materia prima. Viene quindi immesso nel sistema alcalino attraverso una pompa di rifornimento per reintegrare l'acqua consumata dall'elettrolisi. L'acqua nell'elettrolizzatore viene decomposta in H2 e O2 sotto l'azione della corrente continua ed entra negli scrubber di separazione di idrogeno e ossigeno nel telaio insieme all'elettrolita circolante per la separazione gas-liquido, il lavaggio e il raffreddamento. Dopo che l'elettrolita separato è stato miscelato con l'acqua pura integrata, viene rimandato al serbatoio elettrolitico per la circolazione attraverso il raffreddatore degli alcali, la pompa di circolazione degli alcali e il filtro per l'elettrolisi. Regolare il flusso dell'acqua di raffreddamento del raffreddatore alcalino e controllare la temperatura della soluzione alcalina di ritorno per controllare la temperatura operativa dell'elettrolizzatore e garantire un funzionamento sicuro del sistema. L'idrogeno separato viene emesso controllato da una valvola di regolazione.
Il dispositivo di purificazione dell'idrogeno utilizza un adsorbente a setaccio molecolare per l'adsorbimento con oscillazioni di temperatura per asciugare e purificare il gas.
Il sistema è controllato dal programma PLC e funziona in modo completamente automatico (cioè non presidiato). Nello specifico si può dividere in postazione operatore e postazione tecnico. La stazione dell'operatore è responsabile del monitoraggio e del funzionamento delle apparecchiature in loco, mentre la stazione del tecnico completa il monitoraggio e il funzionamento dell'intero sistema, nonché le modifiche tempestive ai parametri, la stampa e l'analisi degli allarmi. Il dispositivo dispone di funzioni di spegnimento automatico, rilevamento e controllo automatico, vari livelli di allarme, interblocco e altre funzioni di controllo e può regolare il proprio stato operativo in base alla pressione del serbatoio di stoccaggio dell'idrogeno. Il sistema di controllo adotta la più recente interfaccia uomo-macchina internazionale completamente cinese, con diagrammi di flusso, grafici di tendenza, grafici a barre, rapporti di produzione, stato storico degli allarmi e altre schermate.
